Co nối khí nén là gì?
Phụ kiện khí nén là thành phần không thể thiếu của hệ thống nếu muốn hoạt động, an toàn và hiệu quả. Trong đó, có một thiết bị mà nó hầu như xuất hiện trong mọi hệ thống dù quy mô đơn giản hay phức tạp, số lượng không hạn chế, có thể vài cái hoặc hàng trăm cái. Đó là co nối khí nén.
Co nối hay cút nối đều là một thiết bị có chức năng kết nối các ống dẫn khí lại với nhau hoặc kết nối ống hơi khí nén bằng chất liệu PU, PE, PA với các thiết bị cơ cấu, chấp hành: xi lanh vuông, bình dầu, van khí nén, van điện từ, bộ lọc, điều áp… Việc kết nối nhanh chóng, dễ dàng, tiết kiệm thời gian cũng như sức lực, thuận tiện cho việc tháo lắp là những ưu điểm nổi bật của co nối khí nén này.
Nó còn đảm bảo độ khép kín của hệ thống, chống rò rỉ và hao tổn lưu lượng khí cũng như áp suất, giúp người dùng có thể bố trí, lắp dây dẫn khí tại nhiều vị trí khác nhau một cách dễ dàng, đáp ứng nhu cầu.
Người ta chọn các vật liệu như: nhựa, đồng, niken… để sản xuất co nối. Các chất liệu này sẽ giúp cút nối khí nén có được độ bền chắc, cứng cáp và đặc biệt là không bị ăn mòn hay oxi hóa do nhiệt độ cao, áp suất lớn, tạp chất có trong khí.
Bên cạnh các co nối thông thường thì người ta còn chế tạo các cút nối nhanh khí nén được làm bằng thép không rỉ, inox, kim loại mạ giúp kết nối các ống hơi, các trục của van hay động cơ được nhanh chóng và chắc chắn hơn với các khớp và vòng bi bên trong.
Phân loại co nối khí nén

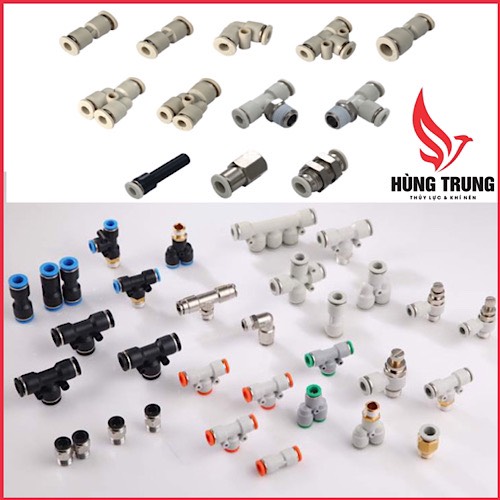

Về cơ bản, người ta phân chia thành 3 loại co nối chính: Co nối nhựa, co nối ren, co nối tiết lưu. Tuy nhiên, nhằm đáp ứng nhu cầu sử dụng và lắp đặt đa dạng của khách hàng trong nhiều không gian khác nhau thì các hãng sản xuất đã nghiên cứu và chế tạo cút nối khí nén với nhiều kiểu dáng khác nhau như:
Cút nối khí thẳng
Cách gọi chung các cút nối thẳng là PU, có các loại: PU 4, PU 6, PU 8, PU 10, PU 12. Tùy theo hãng sản xuất mà tên gọi có thể được điều chỉnh chút ít, ví dụ: Hãng STNC là YPU, hãng TPM là TPU, hãng PVN là APU.
Bên cạnh đó, chúng ta còn có loại cút nối thẳng khá giống với PU nhưng lại có điểm khác đó là hai đầu sẽ kết nối với hai loại ống khí có kích cỡ khác nhau. Nó được sử dụng khi cần kết nối van điện từ, xi lanh lọc với dây hơi có sẵn của hệ thống. Tên gọi của nó là PG, có các loại: PG 6-4, PG 8-6, PG 1-8, PG 12-1, PG 16-12. Có một điều lưu ý đó là, tất cả các hãng sản xuất đều sản xuất co nối PG kích cỡ lệch nhau 2 cỡ để đảm bảo áp suất không bị chênh lệch nhiều.
PG 6-4 là cút nối thẳng bằng nhựa, một đầu nối ống 6, một đầu nối ống 4.
Cút nối khí chữ T
Cút nối khí chữ T có hai mã mà chúng ta cần phân biệt đó là PEG và PE. Chúng ta sử dụng cút nối chữ T khi và chỉ khi cần phân chia khí nén thành 2 nguồn để có thể vừa sử dụng cho xi lanh và van hoặc 2 xi lanh.
Người ta phân chia thành:
+ PE với cút nối chữ T mà các nhánh có cùng kích cỡ: PE ống 4, PE ống 6, PE ống 10, PE ống 12.
+ PEG với cút nối chữ T với 1 nhánh có kích cỡ lớn và 2 nhánh còn lại cùng kích cỡ: PEG ống 6-4, PEG ống 8-6, PEG ống 10-8, PEG ống 12-10, PEG ống 16-12.
Cút nối khí chữ V
Các cút nối khí chữ V có mã PV với hai đầu có kích cỡ bằng nhau. Chức năng của nó là cút nối góc, sử dụng trong những vị trí ống cần gấp khúc vừa để dẫn khí nén thông suốt vừa đảm bảo dây hơi được gọn gàng, cố định.
Ta có các loại: PV ống 4, PV ống 6, PV ống 8, PV ống 10, PV ống 12.
Cút nối khí chữ Y
Các loại cút nối có hình dạng giống chữ Y được gọi là PY. Chức năng và công dụng của PY khá giống với PE đó là phân chia khí nén thành 2 dòng. Tuy nhiên PY dùng trong hệ thống nhỏ gọn, đơn giản hơn khi các dây hơi phân nhánh song song.
Các loại cút nối chữ Y: PY ống 4, PY ống 6, PY ống 8, PY ống 10, PY ống 12, PY ống 16.
Cút nối ren thẳng
Co nối khí nén thẳng có mã là PC. Đây chính là co nối cơ bản, được khách hàng tin tưởng và sử dụng nhiều nhất vì nó có tính năng đa dạng. Hình dạng trụ tròn rỗng với 1 đầu nối ống, 1 đầu nối ren.
Thông thường chúng ta sẽ thấy dưới dạng: YPC 4-01, YPC 10-02
Cút nối khí thẳng có thể làm bằng đồng hoặc nhựa và dùng cho ống phi 4, 6, 8, 10, 12, 16.
Cút nối ren góc
Mã PL được gọi cho cút nối ren góc với một đầu bắt ren, một đầu nối ống khí.
PL ống 4, PL ống 6, PL ống 8, PL ống 10, PL ống 12, PL ống 16.
Van tiết lưu
Van tiết lưu hay cút nối tiết lưu là loại co nối được dùng để điều chỉnh lưu lượng khí qua co nối, điều khiển tốc độ của xi lanh. Nếu muốn xi lanh có thể đạt tốc độ ra vào nhanh nhất thì dùng cút nối ren nhưng nếu muốn xi lanh đi từ từ theo đúng với mục đích thì dùng nay cút nối tiết lưu.
Loại cút nối này có 1 đầu nối ống dẫn khí, 1 đầu ren để lắp vào xi lanh hoặc van, 1 núm vặn điều chỉnh lưu lượng.
Cút nối tiết lưu được gọi là SC có các loại: YSC ống 4, YSC ống 6, YSC ống 8, YSC ống 1, YSC ống 12 với cỡ ren thông dụng: m5, ren 10, ren 13, ren 17, ren 21.
Ứng dụng của co nối khí nén
Trong các hệ thống khí nén đều cần phải lắp và sử dụng co nối khí nén. Nó có chức năng nối ống, phân chia và điều khiển, điều chỉnh dòng khí sao cho đáp ứng được yêu cầu công việc. Chúng ta có thể bắt gặp các cút nối tiết lưu, co nối thẳng, co nối gấp V, co nối chữ L…trong các máy dập, máy in, máy kéo sợi, máy đóng gói…bằng khí nén.
Đặc biệt với các ngành sản xuất mà yêu cầu chính xác, vệ sinh cao như: lắp ráp linh kiện điện tử, sản xuất thuốc và thiết bị y tế… cũng sử dụng các co nối khí nén.
Địa chỉ cung cấp co nối, cút nối khí nén uy tín
Co nối khí nén là loại phụ kiện được khách hàng quan tâm rất nhiều với nhu cầu thị trường luôn cao. Bởi một hệ thống có thể sử dụng vài cái hoặc trăm, ngàn cái với size, kiểu dáng khác nhau.
Hiện công ty TNHH thủy lực khí nén Hùng Trung là đơn vị chuyên nghiệp và có nhiều năm kinh nghiệm trong việc cung cấp sỉ và lẻ những loại phụ kiện chuyên dùng cho hệ thống khí nén phục vụ cho khách hàng, công ty ở toàn quốc.
Công ty cam kết chỉ cung cấp loại cút nối chính hãng với chất lượng tốt nhất với nguồn gốc xuất xứ rõ ràng như: STNC, TPM, Airtac, PVN… Công ty chỉ chọn những hãng nổi tiếng và uy tín để đảm bảo thông số kỹ thuật chính xác, chế độ bảo hành và hậu mãi hấp dẫn cho người mua và đặc biệt là có giá bán thấp.
Theo như khảo sát của chúng tôi, hon 95% khách hàng khi sử dụng dịch vụ của công ty đều cảm thấy hài lòng. Với kho hàng rộng lớn, sức chứa có thể đạt đến hàng ngàn thiết bị giúp công ty có thể đảm bảo 100% sẵn sàng cung cấp và đáp ứng mọi nhu cầu của khách sỉ, khách lẻ, công ty và các đại lý.
